基于Heapster的HPA

概述

Horizontal Pod Autoscaling，简称HPA，是Kubernetes中实现POD水平自动伸缩的功能。自动扩展主要分为两种:

• 水平扩展(scale out)，针对于实例数目的增减
• 垂直扩展(scal up)，即单个实例可以使用的资源的增减, 比如增加cpu和增大内存

HPA属于前者。它可以根据CPU使用率或应用自定义metrics自动扩展Pod数量(支持 replication controller、deployment 和 replica set)

节点扩缩容层面，k8s集群的Cluster Autoscaler持续监控Pods，一旦发现Pods无法被schedule，则基于PodConditoin进行扩展，即node节点的自动扩缩容，具体内容在后续文章中介绍。

监控数据获取

• Heapster: heapster收集Node节点上的cAdvisor数据，并按照kubernetes的资源类型来集合资源。但是在v1.11中已经被废弃（heapster监控数据可用，但HPA不再从heapster拿数据）

• metric-server: 在v1.8版本中引入，官方将其作为heapster的替代者。metric-server依赖于kube-aggregator，因此需要在apiserver中开启相关参数。v1.11中HPA从metric-server获取监控数据

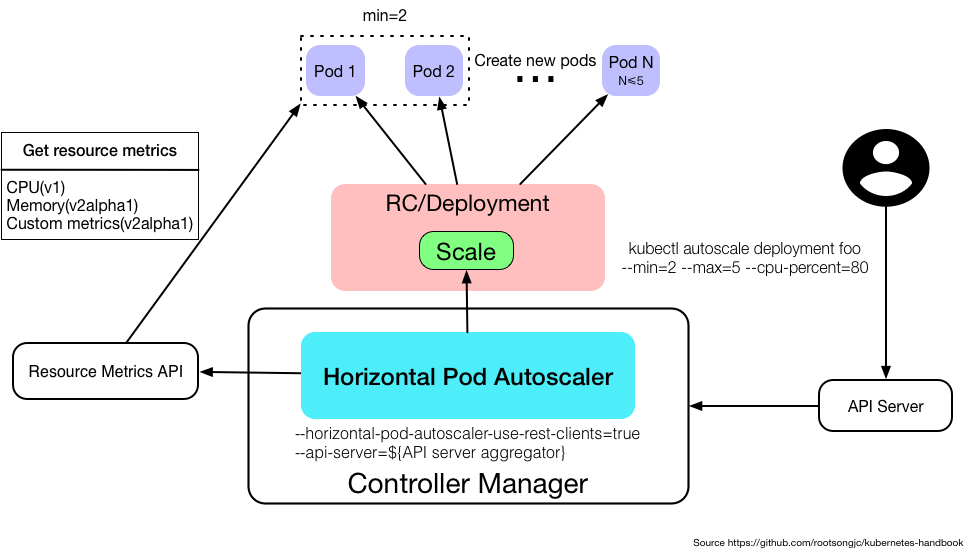

工作流程

• 1.创建HPA资源，设定目标CPU使用率限额，以及最大、最小实例数, 一定要设置Pod的资源限制参数: request, 否则HPA不会工作。
• 2.控制管理器每隔30s(可以通过–horizontal-pod-autoscaler-sync-period修改)查询metrics的资源使用情况
• 3.然后与创建时设定的值和指标做对比(平均值之和/限额)，求出目标调整的实例个数
• 4.目标调整的实例数不能超过1中设定的最大、最小实例数，如果没有超过，则扩容；超过，则扩容至最大的实例个数

如何部署：

• 1.6-1.8版本默认使用heapster
• 1.11版本及以上默认使用metric-server（需单独安装，并开启参数）

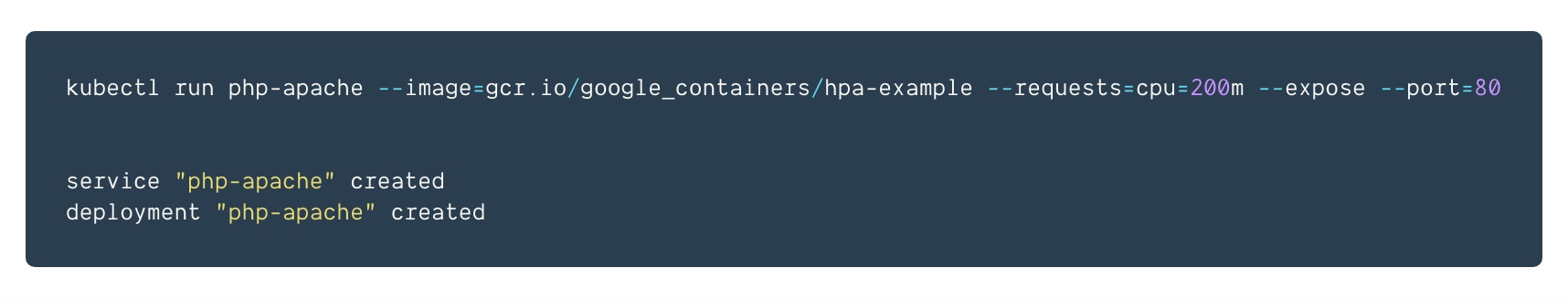

1.部署和运行php-apache并将其暴露成为服务

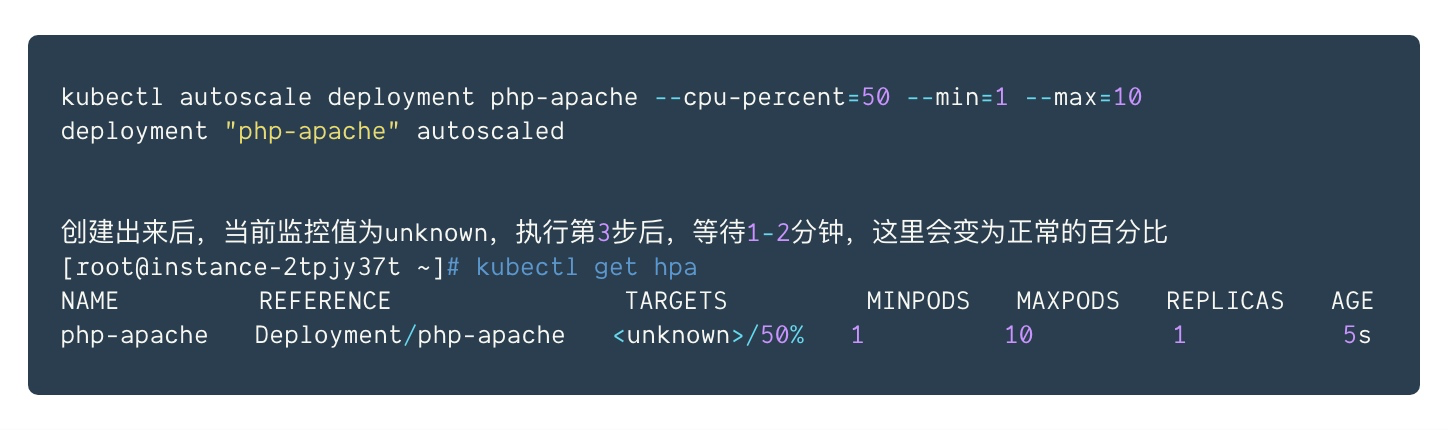

2.创建HPA

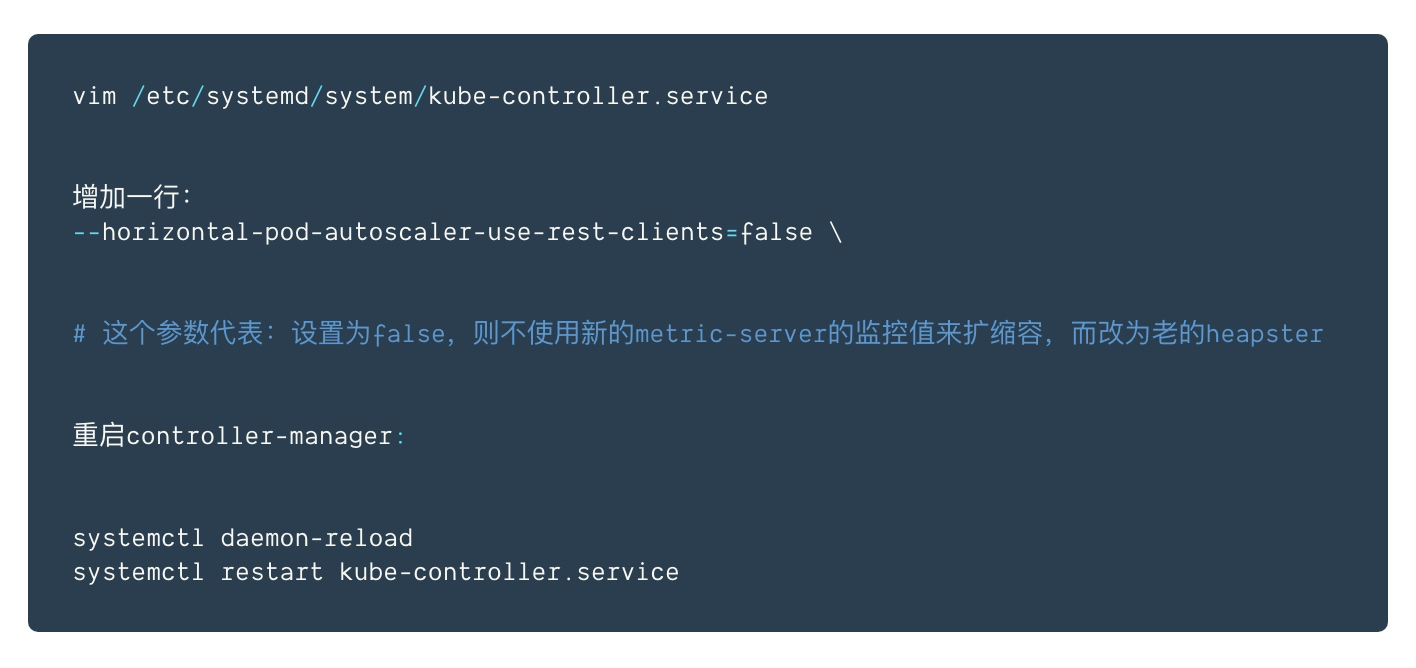

如果为1.8及以下的k8s集群，指标正常，如果为1.11集群，需要执行如下操作。

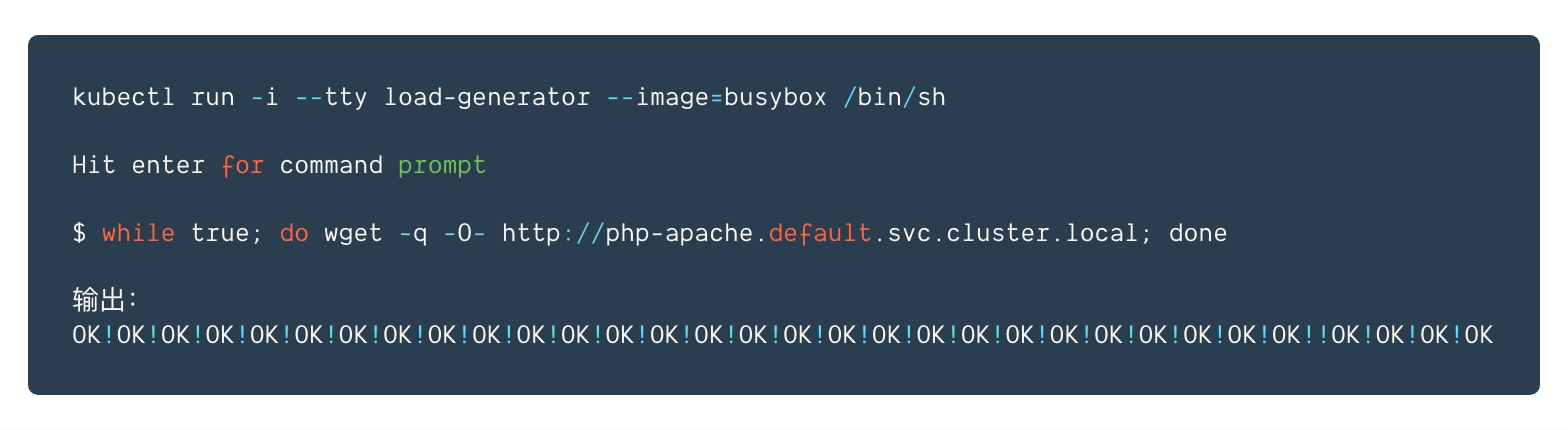

4.向php-apache服务增加负载，验证自动扩缩容

启动一个容器，并通过一个循环向php-apache服务器发送无限的查询请求（请在另一个终端中运行以下命令）

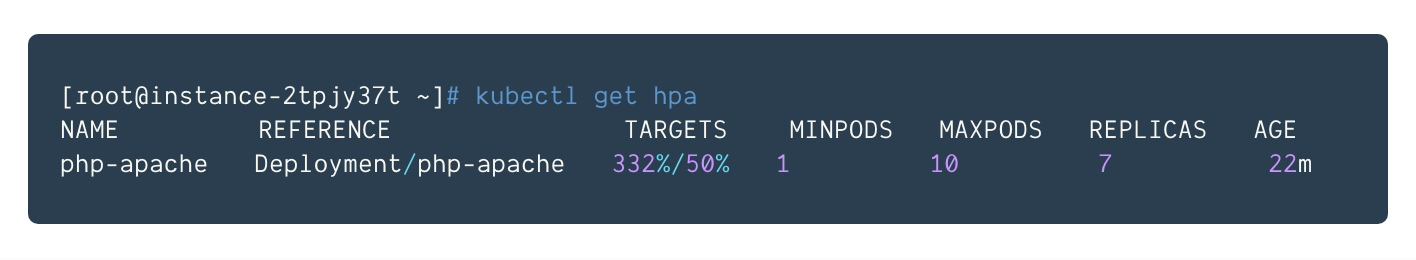

5.观察HPA是否生效

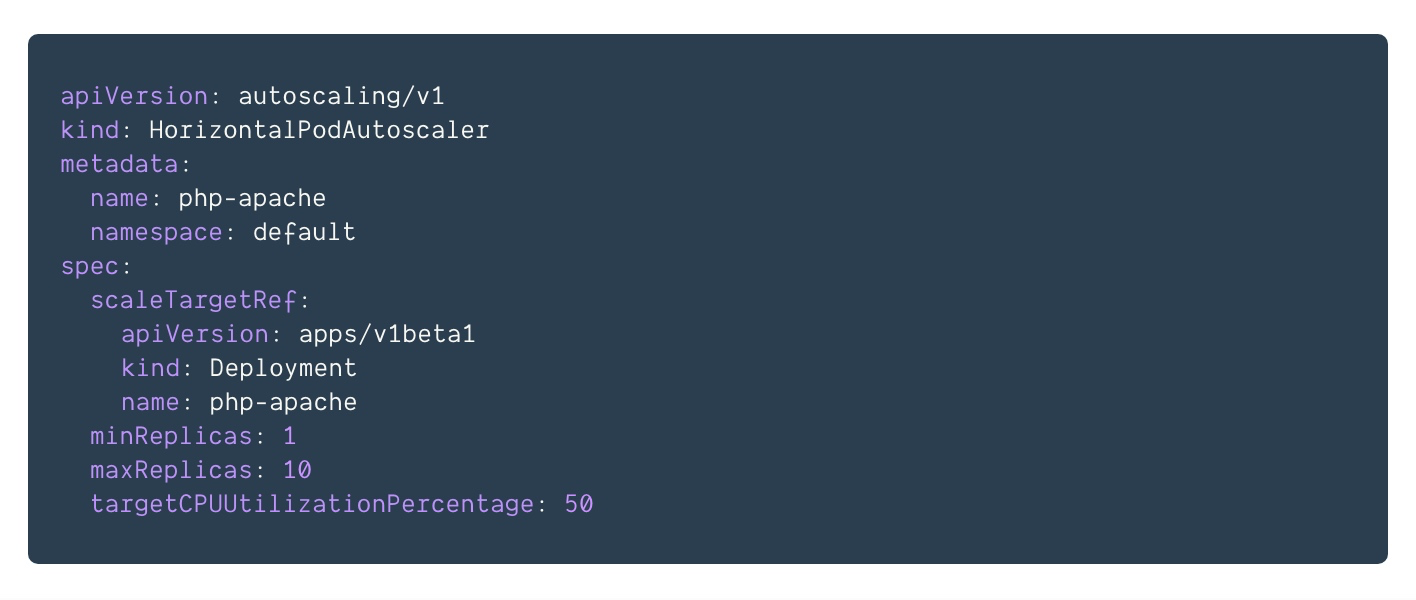

用yaml创建HPA的方式为：

实现细节

HPA由一个控制循环实现，循环周期由–horizontal-pod-autoscaler-sync-period 标志指定，默认是30秒，每个周期内，controller-manager会查询HPA中定义的metric的资源利用率。

如上例子，pod的request定义为200M，而HPA定义的target为50%，即HPA将通过增加或者减少Pod副本的数量（通过Deployment）以保持所有Pod的平均CPU利用率在50%以内(即200*0.5=100M以内），循环周期到达时，获取pod的1分钟内的平均cpu利用率（从heaspter),发现超过了100M，为332M，于是通过下面的公式，决定最终的pod数量

TargetNumOfPods = ceil(sum(CurrentPodsCPUUtilization) / Target)

即 332/50 =6.xxx ceil为向上取整，得到7。如果得到的结果大于10，则为10

因为每次HPA生效都会创建或者删除pod，而这些操作其实会影响到metric监控值，如创建pod会暂时性的升高cpu，因此每次扩容都要间隔3分钟，缩容需要间隔5分钟。且需要满足：avg（CurrentPodsConsumption）/ Target下降9%，进行缩容，增加至10%才进行扩容

这样做好处是：
1、判断的精度高，不会频繁的扩缩pod，造成集群压力大。
2、避免频繁的扩缩pod，防止应用访问不稳定

实现hpa的条件：
1、hpa不能autoscale daemonset类型control
2、要实现autoscale，pod必须设置request

参考：https://github.com/kubernetes/community/blob/master/contributors/design-proposals/autoscaling/horizontal-pod-autoscaler.md

本文为容器监控实践系列文章，完整内容见：container-monitor-book
